Centrálne chladenie budov s nástennými klimatizačnými jednotkami WLT (S)
Nástenné jednotky v dvojtrúbkovej verzii
Vysoko výkonné vybavenie pre miestnosti s obmedzenými priestorovými požiadavkami. Zariadenie nasáva vzduch v miestnosti cez prednú stranu, filtruje, ochladzuje a odvlhčuje vzduch a privádza ho späť do miestností v spodnej časti. Lamela výstupu vzduchu môže byť automaticky (WLT) alebo individuálne upevnená (WLT, WLT S). Hlučný priečny prietokový ventilátor nasáva okolitý vzduch cez ľahko dostupný filter. Medeno-hliníkový výmenník tepla za ním pre stredné teploty do 70 ° C zaisťuje optimálny chladiaci alebo vykurovací výkon. Kondenzát sa zhromažďuje vo vaničke kondenzátu a zo zariadenia sa odvádza hadičkou kondenzátu. Ak nie je voľný prietok kondenzátora možný, môže byť do zariadenia integrované čerpadlo kondenzátu.

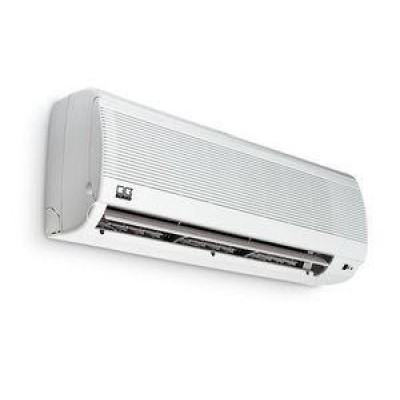

Nástenné jednotky WLT (S)
-
Jednoduchá inštalácia na dvere alebo na hornú časť steny
-
Vyberateľný a ľahko čistiaci vzduchový filter
-
Integrovaná zostava 3-cestného alebo 2-cestného ventilu
| WLT 25 (S) | WLT 27 (S) | WLT 45 (S) | WLT 55 (S) | WLT 75 (S) | WLT 85 (S) | ||
|---|---|---|---|---|---|---|---|
| Chladiaci výkon | kW | 2,00 | 2,70 | 4,4 | 5,8 | 7,0 | 8,5 |
| Vykurovací výkon 1) 3) / 6) | kW | 4,1/0,8 | 5,4/1,6 | 8,6/2,7 | 12,0/3,5 | 13,9/4,8 | 17,1/5,9 |
| Prietok vzduchu na stupeň | m³/h | 295/330/360 | 320/365/415 | 605/680/735 | 705/795/865 | 880/1100/1270 | 1090/1220/1400 |
| Hladina akustického tlaku 5) | dB(A) | 26/30/33 | 28/31/36 | 33/36/38 | 35/37/40 | 38/40/42 | 39/42/43 |
| Napájanie | V/Ph/Hz | 230/1~/50 | 230/1~/50 | 230/1~/50 | 230/1~/50 | 230/1~/50 | 230/1~/50 |
| Spotreba elektrickej energie | kW | 0,03 | 0,03 | 0,06 | 0,06 | 0,08 | 0,09 |
| Elektrická menovitá spotreba prúdu | A | 0,12 | 0,14 | 0,24 | 0,27 | 0,32 | 0,41 |
| Prevádzkové médium | voda, max. 35%, Ethylenglykol, max. 35%, Prophylenglykol | ||||||
| Prevádzkový tlak, max. | kPa | 600 | 600 | 600 | 600 | 600 | 600 |
| Stredné napojenie | mm | 12 | 12 | 15 | 15 | 18 | 18 |
| Menovitý objemový prietok stredný | m³/h | 0,35 | 0,46 | 0,80 | 1,00 | 1,22 | 1,49 |
| Menovité tlakové straty, interné K 2) | kPa | 9,5 | 20,5 | 21,0 | 22,5 | 21,7 | 33,5 |
| Menovité tlakové straty vnútorné H 3) | kPa | 7,0 | 18,5 | 19,0 | 21,0 | 17,8 | 27,1 |
| Stredný obsah | L | 0,81 | 0,96 | 1,07 | 1,96 | 2,41 | 2,93 |
| Pripojenie kondenzátu | mm | 16,5 | 16,5 | 24,0 | 24,0 | 24,0 | 24,0 |
| Výška | mm | 298 | 305 | 360 | 360 | 365 | 365 |
| Šírka | mm | 880 | 990 | 1172 | 1172 | 1450 | 1450 |
| Hĺbka | mm | 180 | 180 | 206 | 206 | 215 | 215 |
| Váha | kg | 8,6 | 10,4 | 16,0 | 17,6 | 24,1 | 25,1 |
1) Nominálne objemové prietokové médium; 0% koncentrácia glykolu; Max. Prúd vzduchu
2) izbová teplota TK 27 ° C, FK 19 ° C; Vstup média 7 ° C, výstup média 12 ° C
3) izbová teplota TK 20 ° C, FK 14 ° C; Vstup média 70 ° C, výstup média 60 ° C
6) Iba séria WLT S, teplota miestnosti TK 20 ° C, FK 14 ° C; Vstup média 35 ° C, výstup média 30 ° C
4) príslušenstvo
5) Voľné pole vo vzdialenosti 1 m
